SPIKE PIN × MATERIAL SCIENCE
尖っている＝
ダメージ最大、とは限らない。
天然ゴムにピンを5 mm刺して抜く試験から、ニードルピンと二段平行ピンが材料へ与える負荷を、荷重・エネルギー・ヒステリシスで比較しました。
DATA-BASED CONCLUSION
2.25倍
二段平行ピンのヒステリシス面積はニードルピンの2.25倍。
ゴムに加わる負担と、戻らなかったエネルギーを指標にすると、二段平行ピンの方が損傷ポテンシャルは高いと示唆されました。
01 / CONCLUSION
結論：抜き差しでゴムに加わる負担は、二段平行ピンが大きい
「ダメージ」を、ゴムに加わる力と戻らなかったエネルギーで評価した場合、3つの主要指標すべてで二段平行ピンがニードルピンを大きく上回りました。
MAX FORCE
2.29倍
刺すときの最大荷重
INSERTION WORK
2.56倍
刺すために必要なエネルギー
HYSTERESIS
2.25倍
ヒステリシス面積

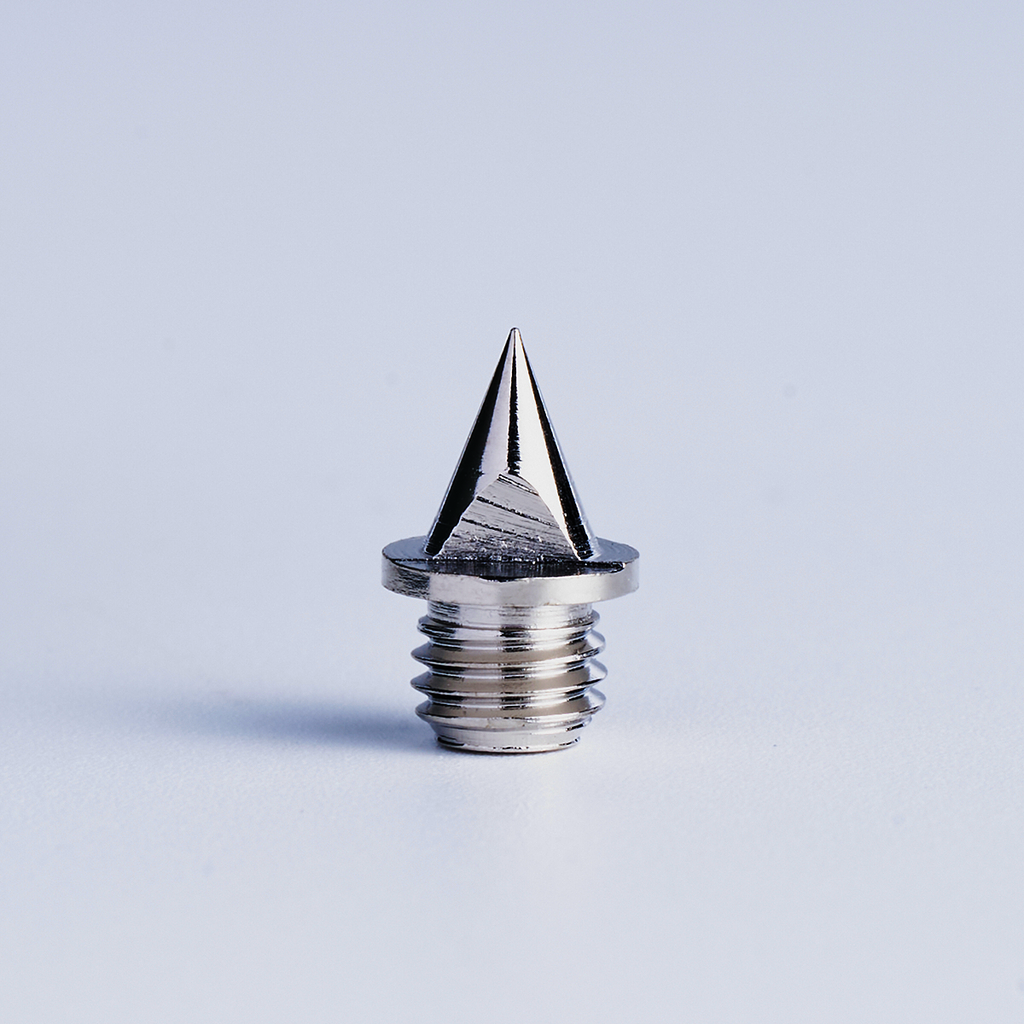

LOCAL / 局所型
ニードルピン
小さい接触面積へ応力を集中させ、比較的小さな力で刺さります。狭い範囲に細い切開・亀裂を生じさせる可能性があります。
- ヒステリシス面積：98.23 mJ
- 刺すときの最大荷重：67.60 N
- 刺すために必要なエネルギー：129.69 mJ

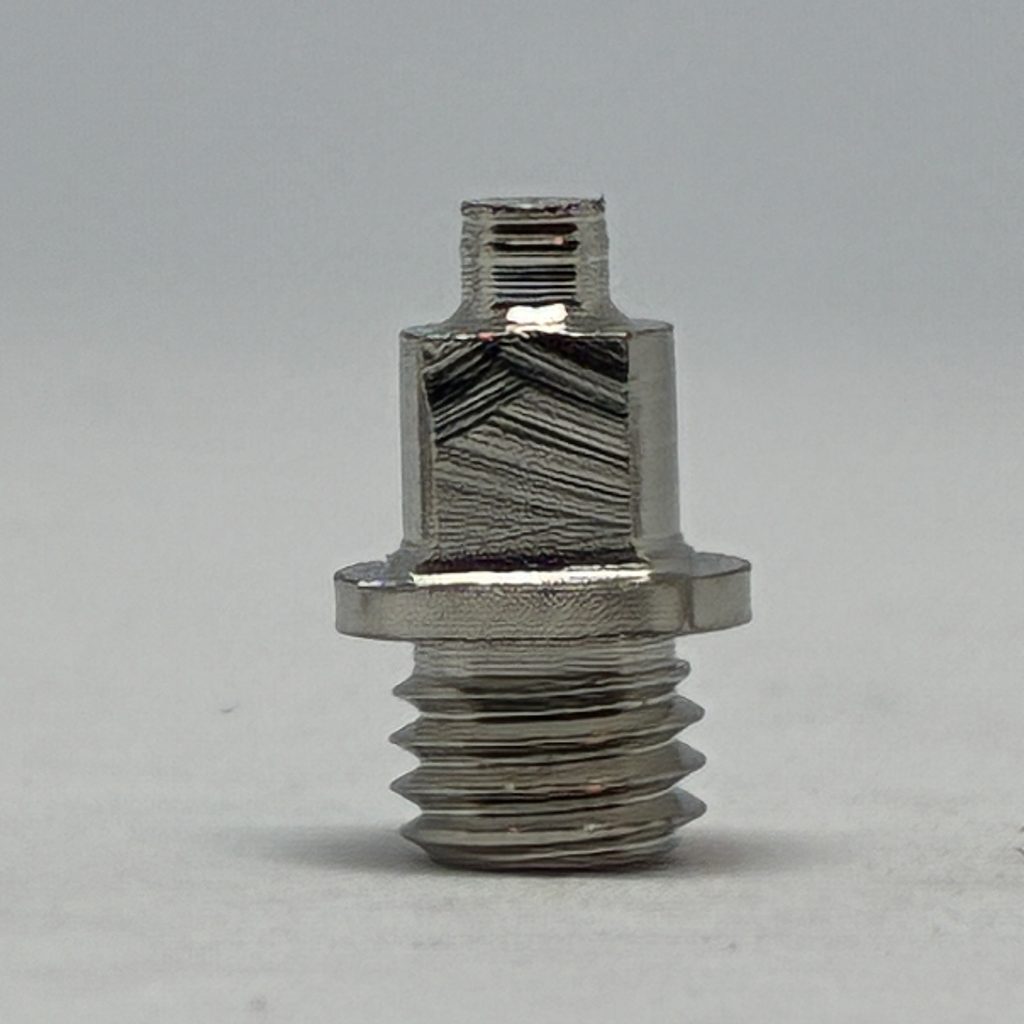

BULK / 広範囲型
二段平行ピン
材料を大きな力で圧縮し、押し広げながら刺さります。より広い範囲に圧縮・せん断・永久変形を与える可能性があります。
- ヒステリシス面積：220.61 mJ
- 刺すときの最大荷重：154.50 N
- 刺すために必要なエネルギー：331.62 mJ
※写真は実際に使用したピンと同じ形状です。
02 / DATA
数字で見る、負荷の差
二段平行ピンは刺すときの最大荷重だけでなく、5 mmまで刺すために必要なエネルギーと、抜いた後に戻らなかったエネルギーも2倍以上でした。
| 指標 | ニードルピン | 二段平行ピン | 倍率 |
|---|---|---|---|
| 刺すときの最大荷重 | 67.60 N | 154.50 N | 2.29倍 |
| 刺すために必要なエネルギー | 129.69 mJ | 331.62 mJ | 2.56倍 |
| ヒステリシス面積 | 98.23 mJ | 220.61 mJ | 2.25倍 |
| 反発エネルギー | 33.17 mJ | 111.63 mJ | 3.37倍 |
| 引抜き抵抗エネルギー | 1.709 mJ | 0.625 mJ | 0.37倍 |

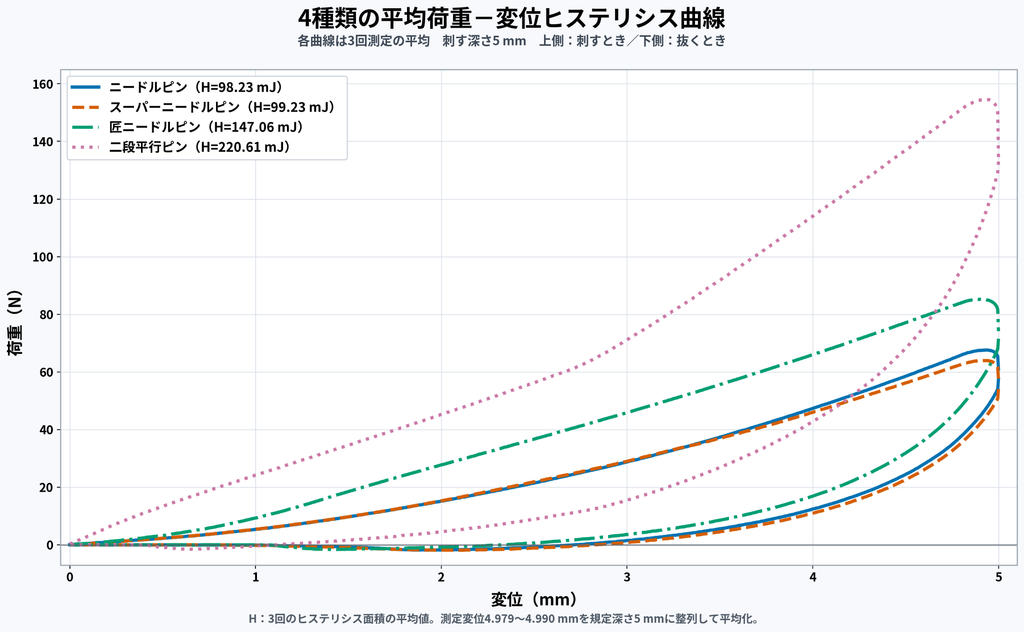

4種類の平均ヒステリシス曲線
上側が刺すとき、下側が抜くときです。曲線で囲まれた面積がヒステリシス面積です。各ピン3回測定の平均。
4種類の平均測定値
| ピン | ヒステリシス面積 平均±SD（mJ） | 刺すために必要な エネルギー（mJ） | 刺すときの 最大荷重（N） | 通常ニードル比 （％） |
|---|---|---|---|---|
| ニードルピン | 98.23 ± 2.76 | 129.69 | 67.60 | 100.0 |
| スーパーニードルピン | 99.23 ± 6.42 | 127.23 | 63.97 | 101.0 |
| 匠ニードルピン | 147.06 ± 2.09 | 190.88 | 85.20 | 149.7 |
| 二段平行ピン | 220.61 ± 5.46 | 331.62 | 154.50 | 224.6 |
03 / MECHANISM
ダメージの「量」と「形」を分けて考える
先端の鋭さは局所的な亀裂開始に影響します。一方、今回の数値が表すのは、ピン1本の抜き差しで材料全体へ加えられた負荷です。
ニードルピン
「細い切開型」
先端面積が小さく、局所的な応力が高くなります。少ない総荷重でも亀裂を開始できるため、穴の周辺では鋭い切開が生じる可能性があります。
二段平行ピン
「広範囲負荷型」
より大きな力と仕事量で材料を押し広げます。圧縮、せん断、粘弾性損失を伴い、広い範囲へ機械的負担を与える可能性があります。
Whys ＝ ∮ F dx
ヒステリシスには、粘弾性損失・摩擦・永久変形・亀裂形成が含まれます。「ヒステリシス面積＝破壊面積」ではありませんが、同一条件で材料へ残った負担を比べる有力な指標になります。
SCIENTIFIC STATEMENT
「尖っているニードルピンの方が、タータンへのダメージが大きい」と一律に結論づけることはできない。
本試験条件では、ゴムに加わる力と戻らなかったエネルギーのいずれも二段平行ピンが大きく、繰り返し使用したときの損傷リスクは、二段平行ピンの方が高いことが示唆されます。一方、ニードルピンは狭い範囲に局所的な切開を形成する可能性があります。
04 / TEST METHOD
測定条件
| 測定機器 | 株式会社イマダ製 ZTA-200N |
|---|---|
| ヘッド送り速度 | 6 mm/s |
| 押込み深さ | 5 mm |
| 使用素材 | 天然ゴム |
| 測定回数 | 各ピン3回 |
| 解析方法 | 荷重―変位ループを数値積分し、平均値・標準偏差を算出 |
05 / SCOPE & LIMITATIONS
この結果から、言えること／まだ言えないこと
✓ このデータが示すこと
- 天然ゴムへの抜き差しの負担は二段平行ピンが大きい
- 二段平行ピンの戻らなかったエネルギーは約2.25倍
- 先端の鋭さだけでは全体的なダメージを評価できない
! 追加検証が必要なこと
- 実際のタータンに生じる穴径・亀裂長さ
- 材料欠損量、永久変形、繰り返し刺した後の劣化
- ポリウレタン／EPDM複合表面への直接的な外挿
学術的に最も適切な表現：「二段平行ピンの方が、総合的な損傷ポテンシャルが高いことが示唆された」
参考文献
- Shergold OA, Fleck NA. Experimental investigation into the deep penetration of soft solids by sharp and blunt punches. Journal of Biomechanical Engineering
- Zhang B, Anderson PSL. Modelling biological puncture: a mathematical framework for determining the energetics and scaling. Journal of the Royal Society Interface
